StormFilter

Le système de filtration des eaux pluviales le plus éprouvé

Le StormFilter est un système de filtration des eaux pluviales contenant des cartouches échangeables remplies de média filtrant. Ce média filtrant retient les particules et les sédiments, et adsorbe les polluants tels que le phosphore, les huiles et les graisses, les métaux solubles, les nutriments et les matières organiques1 .

  • Accès facile pour l’entretien (1).
  • Inclut le cadre et couvercle standards en fonte ductile (de type ajustable optionnel) (2).
  • Des garnitures d’étanchéité intégrées aux parois du système2 permettent d’y raccorder facilement tout types de conduites : PEHD, PVC et béton (3).
  • Installation semblable à celle d’une voûte ou d’un regard en béton traditionnel.
  • Conçu pour résister aux charges CL-625, H-25 et HS-25.
  • Offert exclusivement par Soleno au Québec et dans les provinces de l’Atlantique.
Modèle illustré : StormFilter MH60



1 Les matières organiques sont adsorbées par le média filtrant ZPG seulement.
 2 Seulement pour le modèle de voûte.



Trouver un
expert
Trouver un
point de vente
StormFilter

Avantages et bénéfices

  • Cartouches échangeables permettant l’utilisation de différents médias filtrants.
  • Permet d’éliminer efficacement 80 %*  des MES et d’adsorber les polluants.
  • Muni du système de dérivation interne optionnel, il permet de contrôler les débits de pointe; la capacité de traitement du StormFilter est conservée lors d’événements de grande intensité.
  • Conception flexible qui permet de positionner l’entrée et la sortie à différents angles.
  • S’adapte aux conduites d’entrée et de sortie jusqu’à 900 mm (36 po) pour des applications à haut débit.
  • Conçu pour des débits qualité de traitement normés, le StormFilter fournit des solutions personnalisées pour chaque projet.
  • Préassemblé en usine, l’installation et l’assemblage sur le site sont simples et rapides.

* voir la règlementation locale en vigueur.

Documentation technique

Fiche technique et devis

Fiche technique – StormFilter
Devis – StormFilter

Dessins types

Dessins types : StormFilter, modèles standards
Dessins types : StormFilter, modèles en regard
Dessins types : StormFilter, modèles avec dérivation interne

Guide d'entretien

Guide d’entretien – StormFilter

Vidéos (anglais seulement)

Vidéo de fonctionnement
Vidéo d'entretien

nos produits complémentaires

CDS en PEHD

CDS en PEHD

Le séparateur hydrodynamique monopièce le plus performant et le plus durable pour […]
CDS en béton

CDS en béton

Le séparateur hydrodynamique le plus performant et le plus compact pour l’égout […]
Aqua-Filter®

Aqua-Filter®

Système de traitement des eaux pluviales par filtration Grosseur des particules à […]

Un appareil polyvalent

Configurations flexibles Configuration tout-en-un Regards Voûtes standards Voûte avec dérivation intégrée

Configurations flexibles

  • Le StormFilter offre une gamme complète de configurations pouvant s’adapter à différents débits, à l’espace disponible au sol ainsi qu’aux données hydrauliques spécifiques au projet.
  • Dans certaines circonstances, différents dispositifs de contrôle, tels que des vannes ou des régulateurs de débit, peuvent être intégrés au système.



Configuration tout-en-un

  • Regroupe l’ensemble des structures requises dans un système de traitement traditionnel en combinant les fonctions d’un puisard en amont, d’une structure de dérivation ainsi que d’un regard de jonction en une seule structure.
  • Ce regroupement permet des économies en diminuant le nombre de structures à installer, l’empreinte au sol et les besoins en excavation.
  • Pour certains modèles, un régulateur de débit et un trop-plein supplémentaire peuvent être installés à l’intérieur de l’unité.



Modèle illustré : StormFilter PD0811

Regards

  • 4 modèles
  • 1200 mm à 2400 mm (48 po à 96 po) de diamètre
  • Débit de traitement jusqu’à 16,6 l/s



Modèle illustré : StormFilter MH60

Voûtes standards

  • 9 modèles
  • 2400 mm x 1800 mm (96 po x 72 po) à 2400 mm x 7200 m (96 po x 288 po)
  • Dérivation interne optionnelle
  • Débit de traitement jusqu’à 72,4 l/s



Modèle illustré : StormFilter V0811

Voûte avec dérivation intégrée

Une configuration avantageuse !

Lors d’événements de pluie engendrant des débits inférieurs à la capacité de traitement du système, le fonctionnement de la voûte avec une structure de dérivation intégréedemeure le même que celui de la voûte standard.

Lorsque le débit dépasse la capacité de traitement du système, l’excédent est dérivé vers la chambre de sortie en passant par-dessus le mur déversoir. La performance de traitement est maintenue puisque le débit de traitement associé au système est dirigé dans la chambre de filtration où les cartouches fonctionnent normalement.

Modèle illustré : StormFilter PD0811

Éprouvé et approuvé

  • Système de filtration des eaux pluviales approuvée par le MELCC.
  • Approuvé par le département de l’écologie de l’état de Washington (niveau de certification GULD*) ainsi que par le département de la protection de l’environnement du New Jersey (NJDEP).
  • Testé dans divers environnements; en laboratoire et sur le terrain, le StormFilter a fait ses preuves depuis plus de 20 ans.
  • Constamment testé et affiné afin de garantir une fiabilité et des performances maximales conformément aux plus récentes normes en vigueur.
* General Use Level Designation

Résout les problématiques

Les plus exigeantes en matière de traitement de l’eau pluviale

L’évolution et la mise en place d’un cadre réglementaire plus exigeant transforment graduellement les pratiques traditionnelles vers une gestion intégrée des eaux pluviales. Les propriétaires et gestionnaires de réseaux d’égouts doivent faire appel à de nouvelles solutions de traitement, tout en assurant la pérennité des infrastructures, conformément aux nouvelles exigences environnementales. Outre l’élimination des matières en suspension (MES), des huiles et des débris flottants, l’élimination significative des nutriments, des métaux solubles et des hydrocarbures présents dans les eaux pluviales est maintenant exigée.

La performance du système de filtration StormFilter a été vérifiée et approuvée par le département de l’écologie de l’état de Washington et approuvée par le MELCC.

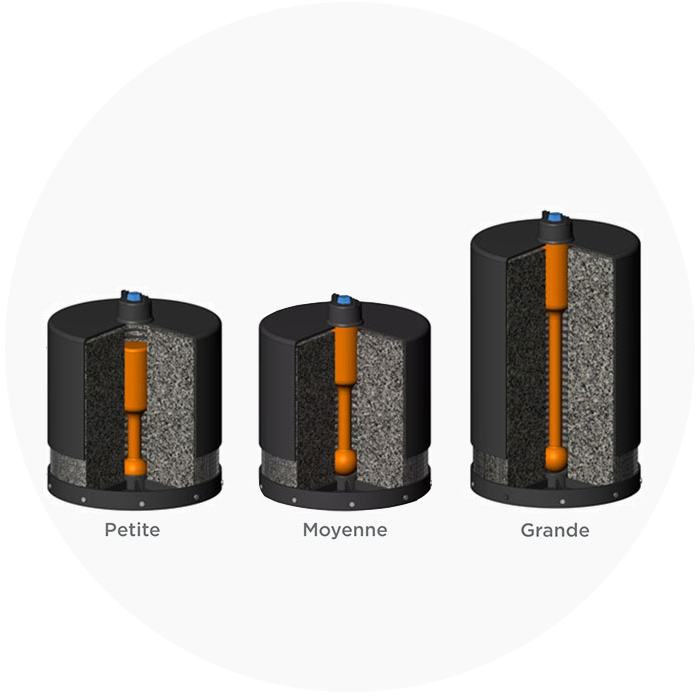

Cartouches filtrantes uniques

Cartouches filtrantes uniques

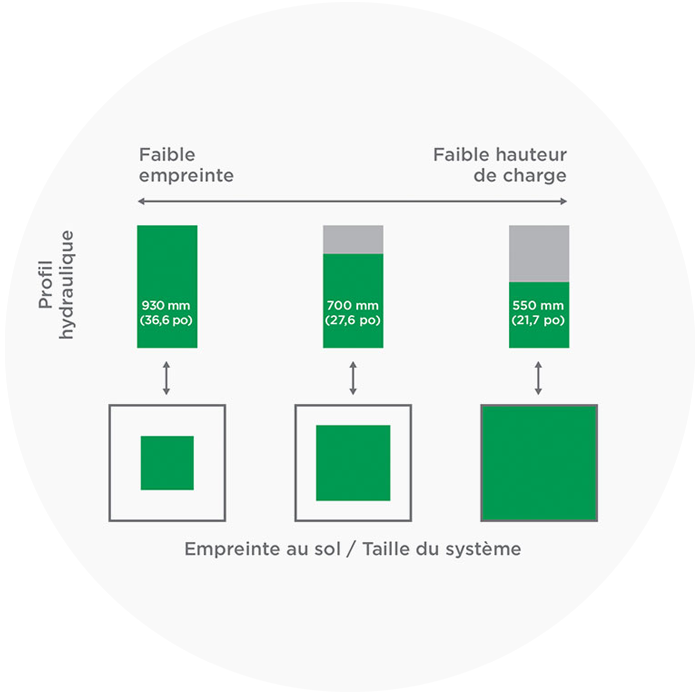

Les cartouches filtrantes échangeables StormFilter sont disponibles en trois hauteurs distinctes d’activation pouvant répondre aux besoins hydrauliques particuliers du projet, tels que la hauteur de charge et le débit de traitement.

Hauteurs d'activation

Offrant une performance de traitement 50 % plus élevée que la moyenne cartouche, la grande cartouche est idéale pour réduire le nombre de cartouches nécessaires, et donc l’empreinte au sol de la structure, tout en rencontrant la même performance de traitement.
Avec une hauteur de charge minimale de 550 mm (21,7 po), la petite cartouche est adaptée pour des sites ayant des profils hydrauliques peu profonds.

Échangeables et autonettoyantes

La configuration de la cartouche réduit le colmatage de son média filtrant, garantissant l’utilisation de toute sa surface de contact et prolongeant ainsi sa durée de vie.
Cartouches de média filtrant échangeables qui facilitent l’entretien et réduisent les coûts d’utilisation.

Traitement efficace

Une fois le siphon activé, les eaux pluviales sont aspirées radialement à travers la grande surface de média filtrant pour un traitement efficace.

Médias filtrants

Différents types de médias filtrants sont offerts et ciblent les MES, le phosphore, les métaux solubles et les nutriments.

  • À base de perlite, le PhosphoSorbMD élimine le phosphore total (Ptotal) en adsorbant le phosphore dissous et en filtrant les particules simultanément.
  • Disponible sur demande, ce mélange exclusif de zéolite, de perlite et de granules de charbon actif (GAC), le ZPGMD améliore la performance de la perlite et cible les composés organiques, les métaux solubles et autres polluants.

Manutention et entretien

  • Les cartouches sont préalablement installées en usine.
  • Légères, la manutention des cartouches à entretenir ne requiert aucun équipement de levage intégré, facilitant et accélérant ainsi l’entretien du système.
